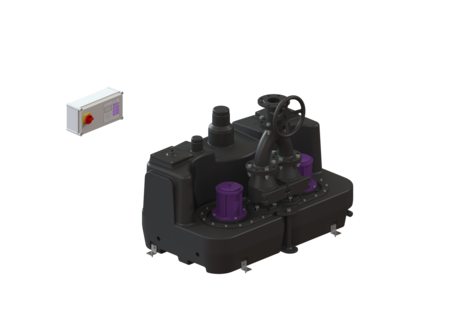

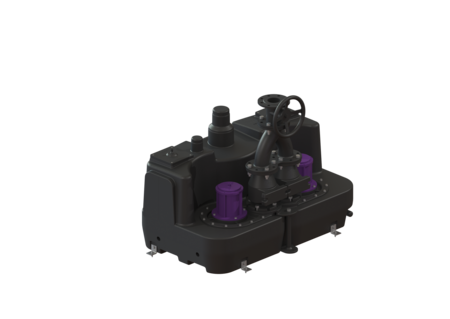

Opvoerinstall. Aqualift F XL 300l
Duo, SPF 4500-S3, Afsluiter
KESSEL Opvoerinstall. Aqualift F XL 300l Duo, duopomp, 400 V, bedrijfsmodus S3 - 50%, met 2 onderdompelbare SPF 4500 pompen, alarm met drukbuis, afsluiter schuif van gietijzer, terugslagklep geïntegreerd, perskoppeling verticaal
- In verschillende prestatieklassen beschikbaar
- Druksensor voor een betrouwbare pneumatische niveauregistratie
- Hoogst mogelijke betrouwbaarheid dankzij een intelligente besturingskast (duo)
| Artikel nr. | 11067 |
|---|---|
| GTIN | 4026092057346 |
| Korting groep | 50 |
Opvoerinstall. Aqualift F XL 300l Duo, SPF 4500-S3, Afsluiter
De opvoerinstallatie voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een of twee onderdompelbare pompen en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), heeft universele aansluitmogelijkheden en een geschroefde reinigingsopening. Uitvoering Soort installatie: duopomp Afsluitvoorziening: schuif van gietijzer Bevestigingshoek tegen opdrijven: ja Geluiddempingsmat: ja Pompregeling: Besturingskast Terugstuwbeveiliging: geïntegreerd Persleidingaansluiting: verticaal Algemene karakteristieken Kleur: zwart Norm: EN 12050-1 Soort afvalwater: Fecaliënhoudend afvalwater Inbouwsituatie: vrije opstelling Afleveringstoestand: Klaar voor installatie (elektrische componenten, koppelstukken bouwzijdig aan te sluiten) Installatietype: Duo Afmetingen Netto gewicht: 200,52 kg Bruto gewicht: 220,52 kg Lengte: 1260 mm Breedte: 889 mm Hoogte: 1042 mm Lengte verpakking: 1650 mm Breedte verpakking: 1150 mm Hoogte verpakking: 890 mm Reservoir/basiselement Persleidingaansluiting (DN): 80 Persleidingaansluiting (DA): 90 mm Aansluiting voor handmembraanpomp (DN): 32 Ontluchtingsaansluiting (DN): 70 Max. boring van toevoer (DN): 200 mm Nominale toevoerdiameter (DA): 110 mm Nominale toevoer (DN): 100 mm Aantal toevoeren: 1 Nuttig volume: 175 l Reservoirvolume: 300 l Loopband Pomp: SPF 4500 Aantal pompen: 2 Gewicht, pomp: 26 kg Aansluit type: Directe aansluiting Nominale stroomsterkte: 7,5 A Lengte van pompkabel: 5 m Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,85 Beschermingsklasse pomp: IP 68 (3 m/48 h) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 55 m³/h Opvoerhoogte max.: 20 m Toerental: 2850 U/min Vermogen P1: 4,2 kW Vermogen P2: 3,5 kW Modus: S3 - 50% Vereiste zekering (kabelbescherming): 3x C 25 A Type aansluitleiding pomp: H07RN-F 7G 1,5 mm² Type schoepenwiel: Open waaier Vrije kogeldoorlaat: 40 mm Besturing Besturingskast: Comfort Motorbeveiligingsschakelaar: ja Alarmgever: drukbuis Instrument niveauregeling: Drukbuis Soort niveauregeling: pneumatisch Beschermingsklasse besturingskast: IP 54 Bedrijfsspanning: 400 V Aansluit type: Directe aansluiting Potentiaalvrij contact: ja GSM-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Nominale stroomsterkte: 7,5 A
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Extern alarm Leiding van 20 m, 2x0,75 qmm | 20162 | Bekijk |
 | Modificatieset Alarmvlotter, voor opvoerinstallatie | 28014 | Bekijk |
 | Aansluitadapter Flensmof DN 100, persleidingen van PE | 28020 | Bekijk |
 | Terugslagklep DN 80, gietijzer | 28021 | Bekijk |
 | Compressorset voor het inbrengen van lucht | 28048 | Bekijk |
 | Aansluitadapter Flensmof DN 80, persleidingen van PE | 28067 | Bekijk |
 | Flensadapter DN 80 naar DN 100, gietijzer | 28068 | Bekijk |
 | Aansluitadapter Flensmof DN 80, persleidingen van GG | 28069 | Bekijk |
 | Aansluitadapter Flensmof DN 100, persleidingen van GG | 28072 | Bekijk |
 | Set schroeven voor gietstukken DN80/DN100, M16x65 | 28078 | Bekijk |
 | Verbindingsslang DN 80, L: 200 mm | 28662 | Bekijk |
 | Verbindingsslang DN 100, voor drukleidingen van PE | 28663 | Bekijk |
 | Verbindingsslang DN 80, voor persleidingen van gietijzer | 28664 | Bekijk |
 | Verbindingsslang DN 100, voor persleidingen van gietijzer | 28665 | Bekijk |
 | Afsluiter DN 80, kunststof, horizontaal | 28682 | Bekijk |
 | Afsluiter DN 100, kunststof, horizontaal | 28683 | Bekijk |
 | Afsluiter DN 100, kunststof | 28698 | Bekijk |
 | Afsluiter DN 150, kunststof | 28699 | Bekijk |
 | Flensaansluiting DN 100, voor kunststofarmaturen | 28712 | Bekijk |
 | Flensaansluiting DN 80, voor kunststofarmaturen | 28713 | Bekijk |
 | Flensadapter DN 80, voor kunststofarmatuur | 28714 | Bekijk |
 | Afsluiter DN 80, kunststof, verticaal | 28715 | Bekijk |
 | Afsluiter DN 80, kunststof, verticaal met flens | 28716 | Bekijk |
 | GSM Modem TeleControl voor Comfort-besturingskasten 230V/400V | 28792 | Bekijk |
| Titel | Artikel nr. | ||
|---|---|---|---|
| Modificatieset Alarmvlotter, voor opvoerinstallatie | 28014 | Bekijk |
| Terugslagklep DN 80, gietijzer | 28021 | Bekijk |
 | Pompaandrijving SPF 4500 400 V, S3, 5m-kabel | 28026 | Bekijk |
 | Afsluiter DN 80, gietijzer, met handwiel | 28041 | Bekijk |
 | Y-buis DN 80 | 28042 | Bekijk |
 | Afdichting DN 80, voor flens | 28043 | Bekijk |
 | Drukbuis Tubo flessibile 5 m, inclusief schroeven | 28050 | Bekijk |
 | Vervangende set pompflens met schroevenset, flenspakking | 28051 | Bekijk |
 | Terugslagklep van kunststof, DN 80 | 28074 | Bekijk |
 | Besturingsk.: Comfort 400V dubbel 400 V, Aqualift Duo, 2 x 6,3 – 10,0 A | 28783 | Bekijk |
 | Afdichting Rolring, DN 100 | 680001 | Bekijk |
 | Afdichting DN 150 | 680003 | Bekijk |
 | Batterij 9V-batterij | 680034 | Bekijk |
 | Afdichting Pompflens | 680045 | Bekijk |
 | Bevestigingshoek met schroeven (2 stuks) | 680046 | Bekijk |
 | Set schroeven verzinkt, 14 stuks | 680047 | Bekijk |
 | Pompflens SPF 1400 – SPF 4500 | 680050 | Bekijk |
 | Afdichting voor SPF 1400 – SPF 4500 | 680052 | Bekijk |
 | Reinigingsdeksel geschroefd, DN 160 | 680421 | Bekijk |
| Handleidingen | |
|---|---|
| Cad gegevens | |
| Test Reports and Certificates | |
| Verklaring van prestatie | |
| Verklaring van overeenstemming |
- CE-aanduiding (ce_kennzeichnung):
ja
- Soort afvalwater (abwasserart_de): Fecaliënhoudend afvalwater
- Besturingskast (schaltgeraet):
Comfort
- TÜV testteken (pruefzeichen):
ID 1111241940
- Inbouwsituatie (einbausituation):
vrije opstelling
- Pomp (pumpe): SPF 4500
- Type schoepenwiel (laufrad_typ): Open waaier
- Afsluitvoorziening (absperreinrichtung): schuif van gietijzer
