Terugstuwpompinstallatie Ecolift
zonder aansluitspie, vrijliggend

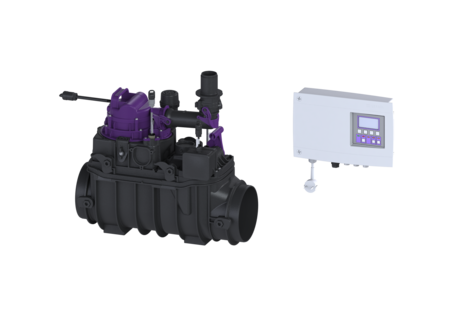

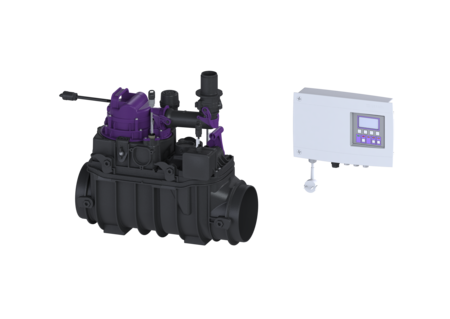

KESSEL Terugstuwpompinstallatie Ecolift, afvalwater Fecaliënhoudend afvalwater, vrijliggende riolering, met een onderdompelbare SPZ 1000 pomp, niveauregistratie Optische sonde
- Hybride functie: benut het natuurlijke verval naar het riool; de pomp wordt alleen bij terugstuw ingezet
- Geluidsarm en energiebesparend
- Dubbele zekerheid dankzij de terugstuwklep en persleiding
| Artikel nr. | 21000 |
|---|---|
| GTIN | 4026092058541 |
| Korting groep | 20 |
Terugstuwpompinstallatie Ecolift zonder aansluitspie, vrijliggend
De terugstuwpompinstallatie voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een pomp en een motorisch afsluitsysteem. Standaard is de buis geopend en loopt het afvalwater via het natuurlijke verval naar het riool. Terugstuw wordt door een optische sonde gedetecteerd, waarna het motorische afsluitsysteem automatisch wordt gesloten. Tijdens de terugstuwfase verloopt de afwatering via een persleiding die het afvalwater over het terugstuwniveau leidt en in de riolering loost. Aansluitboring in het basiselement voor aardinbouw, inclusief afdichting voor persleiding en mantelbuis. De installatie wordt aangestuurd met een gebruiksvriendelijke besturingskast, die optioneel via een potentiaalvrij contact in het gebouwbeheersysteem kan worden geïntegreerd of optioneel via gsm waarschuwingen en storingsmeldingen kan versturen. Uitvoering Noodvergrendeling: ja Doorvoerdichting voor mantelbuis (DN): 50 Pompregeling: Besturingskast Beschermingsklasse sonde: IP 68 (3 m/48 h) Motorische terugstuwkleppen: 1 Algemene karakteristieken Kleur: zwart Soort afvalwater: Fecaliënhoudend afvalwater Inbouwsituatie: vrijliggende riolering Afleveringstoestand: Voorgemonteerd voor bouwzijdige montage (pompen, sensoren en de besturingskast bouwzijdig aan te sluiten) Toelating: Z-53.2-487 Type motor: KSM 140 Beschermingsklasse motor: IP 68 (3 m/48 h) Afmetingen Netto gewicht: 19,6 kg Bruto gewicht: 25,1 kg Grondwaterdichtheid vanaf bodem: 2000 mm Afschot: 9 mm Inbouwdiepte: 516 - 669 mm Lengte: 405 mm Breedte: 243 mm Hoogte: 405 mm Lengte verpakking: 785 mm Breedte verpakking: 385 mm Hoogte verpakking: 465 mm Reservoir/basiselement Nominale druk (PN): 6 Persleidingaansluiting (DA): 40 mm Uitvoering aansluiting: optioneel Loopband Pomp: SPZ 1000 Aantal pompen: 1 Gewicht, pomp: 10 kg Aansluit type: Gecodeerde stekker Nominale stroomsterkte: 5,2 A Lengte van pompkabel: 5 m Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,97 Beschermingsklasse pomp: IP 68 (3 m/48 h) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 11,5 m³/h Opvoerhoogte max.: 10 m Toerental: 2800 U/min Vermogen P1: 1,2 kW Vermogen P2: 0,69 kW Modus: S3 - 50% Vereiste zekering (kabelbescherming): C 16 A Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Snijwerk Besturing Besturingskast: Comfort Vermogen stand-by: 5 W Alarmgever: optische sonde Instrument niveauregeling: Optische sonde Soort niveauregeling: optisch Beschermingsklasse besturingskast: IP 54 Bedrijfsspanning: 230 V Aansluit type: Gecodeerde stekker Kabellengte besturingskast: 1,4 m Potentiaalvrij contact: ja GSM-interface: nee USB-interface: nee Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Nominale stroomsterkte: 5,2 A
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Spie DN 100, met afdichting | 83081 | Bekijk |
 | Spie DN 125, met afdichting | 83082 | Bekijk |
 | Spie DN 150, met afdichting | 83083 | Bekijk |
 | Spie DN 200, met afdichting | 83084 | Bekijk |
 | Mof DN 100, met afdichting | 83085 | Bekijk |
 | Mof DN 125, met afdichting | 83086 | Bekijk |
 | Mof DN 150, met afdichting | 83087 | Bekijk |
 | Mof DN 200, met afdichting | 83088 | Bekijk |
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Extern alarm Leiding van 20 m, 2x0,75 qmm | 20162 | Bekijk |
 | Persleidingset persleiding van 5 m, DA 40 mm | 28040 | Bekijk |
 | Activatiecode voor potentiaalvrij contact | 80077 | Bekijk |
 | Kabeltoebehoren Verlengstuk voor sonde | 80889 | Bekijk |
 | Kabeltoebehoren Verlengstuk voor motor | 80890 | Bekijk |
 | Kabeltoebehoren Verlenging voor pomp | 80891 | Bekijk |
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Vergrendelbaar deksel Ecolift Uitloopkant | 21056 | Bekijk |
 | Vergrendelbaar deksel Toevoerkant | 28052 | Bekijk |
 | Ontluchting met actiefkoolfilter | 28060 | Bekijk |
 | Actiefkoolfilter 5 stuks | 28061 | Bekijk |
 | Besturingskast Comfort 230 V, Ecolift, Pumpfix F vanaf 01/2011 | 28071 | Bekijk |
 | Vervangingspomp KTP/SPZ1000 230 V, kabellengte 5 m | 28351 | Bekijk |
 | Eenhandssluiting voor terugslagklep | 680018 | Bekijk |
 | Batterij 9V-batterij | 680034 | Bekijk |
 | Inschuifgedeelte voor motorische en mechanische klep | 680101 | Bekijk |
 | Perskoppeling Ecolift, inbouw in vrijliggende leiding | 680102 | Bekijk |
 | Afdichtingsset Pumpfix, Ecolift | 70319 | Bekijk |
 | Terugstuwklep motorisch, met inschuifgedeelte | 80038 | Bekijk |
 | Inschuifgedeelte voor motorische klep met inschuifged. | 80039 | Bekijk |
 | Aandrijfmotor aansluitklaar, 5m-kabel | 80076 | Bekijk |
 | Vervangingsset optische sonde 5m-kabel | 80888 | Bekijk |
 | Adapter Set optische sonde | 80892 | Bekijk |
| Handleidingen | |
|---|---|
| Cad gegevens | |
| Goedkeuring | |
| Verklaring van prestatie |
- Besturingskast (schaltgeraet):
Comfort
- TÜV testteken (pruefzeichen):
ID 1111241795
- Inbouwsituatie (einbausituation):
vrijliggende riolering
- Soort afvalwater (abwasserart_de):
Fecaliënhoudend afvalwater
- Nominale wijdte (DN) (nennweite):
- Lengte (laenge): 405 mm
- Breedte (breite): 243 mm
