Hybride opvoerinstall. Ecolift L
Duo, SWA, SPF 1350-S3

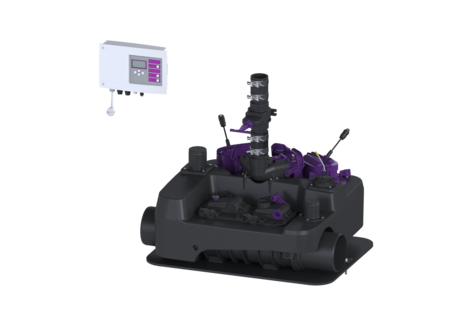

KESSEL Hybride opvoerinstall. Ecolift L, afvalwater Fecaliënvrij afvalwater, vrijliggende riolering, uitloop DN 150 mm, met 2 onderdompelbare SPF 1350 pompen, bedrijfsmodus S3 - 50%, niveauregistratie pneumatisch
- Hybride functie: benut het natuurlijke verval naar het riool; de pomp wordt alleen bij terugstuw ingezet
- Geluidsarm en energiebesparend
- Dubbele zekerheid dankzij de terugstuwklep en persleiding
| Artikel nr. | 22001 |
|---|---|
| GTIN | 4026092105795 |
| Korting groep | 20 |
Hybride opvoerinstall. Ecolift L Duo, SWA, SPF 1350-S3
Het alternatief voor een fecaliënopvoerinstallatie. Voor fecaliënvrij afvalwater, bodemdeel van PE-LD, voor inbouw in een vrijliggende riolering, afwatering via de vrij-vervalleiding naar het riool. Opvoerfunctionaliteit met een of twee pompen en twee pendelkleppen die bij terugstuw kunnen worden gesloten. Tijdens terugstuw wordt afvalwater via een on-site persleiding tot boven het terugstuwniveau afgevoerd. Inclusief terugslagklep en afsluiter voor de persleiding. Inclusief doorvoerafdichtingen DN 70 voor be- en ontluchtingsleiding op de inbouwlocatie. Afsluitsysteem voor de riolering van kunststof om de riolering bij terugstuw veilig af te sluiten. Besturingskast met geïntegreerd zelfdiagnosesysteem (ZDS), scherm met bedrijfstoestanden en geïntegreerd batterijbuffer voor alarmmeldingen. Gebruiksvriendelijke bediening via het menu op het scherm met meerdere regels. Met zelfdiagnosesysteem (ZDS) en herinneringsfunctie voor het volgende onderhoud. Weergave van de actuele meetwaarden. Bedrijfsrelevante parameters, inclusief bedrijfsurenteller en potentiaalvrij contact, kunnen eenvoudig worden ingesteld. Optioneel doormelden van alarm- en groepsstoringsmeldingen via gsm. Besturingskast met tekstweergave in zes talen. Algemene karakteristieken Kleur: zwart Soort afvalwater: Fecaliënvrij afvalwater Inbouwsituatie: vrijliggende riolering Toelating: Z-53.2-493 Beschermingsklasse motor: IP 68 ATEX: nee Afmetingen Netto gewicht: 46,74 kg Bruto gewicht: 72,47 kg Lengte: 700 mm Breedte: 850 mm Hoogte: 736 mm Lengte verpakking: 855 mm Breedte verpakking: 775 mm Hoogte verpakking: 640 mm Reservoir/basiselement Persleidingaansluiting (DN): 50 Persleidingaansluiting (DA): 63 mm Nominale afvoerdiameter (DN): 150 mm Nuttig volume: 20 l Afvalwaterinhoud Totaal volume: 66 l Loopband Pomp: SPF 1350 Aantal pompen: 2 Nominale stroomsterkte: 6 A Beschermingsklasse pomp: IP 68 (3 m/48 h) Opvoercapaciteit max.: 26 m³/h Opvoerhoogte max.: 10 m Vermogen P1: 1,35 kW Vermogen P2: 0,86 kW Modus: S3 - 50% Vereiste zekering (kabelbescherming): C 16 A Type schoepenwiel: Open waaier Vrije kogeldoorlaat: 40 mm Lengte van pompkabel: 5 m Besturing Besturingskast: Comfort Instrument niveauregeling: Drukbuis Soort niveauregeling: pneumatisch Netfrequentie: 50 Hz Bedrijfsspanning: 230 V Kabellengte besturingskast: 1 m Nominale stroomsterkte: 6 A Vereiste zekering (kabelbescherming): C 16 A
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Muurbevestiging voor Ecolift L | 22200 | Bekijk |
 | Actiefkoolfilter voor DN 70 | 22202 | Bekijk |
 | Peilsonde voor Ecolift L | 22203 | Bekijk |
 | Ombouwset voor Ecolift L | 22204 | Bekijk |
 | Optische Alarm voor Ecolift L | 22205 | Bekijk |
 | Kabeltoebehoren Verlengstuk voor sonde | 80889 | Bekijk |
 | Kabeltoebehoren Verlengstuk voor motor | 80890 | Bekijk |
 | Kabeltoebehoren Verlenging voor pomp | 80891 | Bekijk |
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Uitloopaansluiting voor Ecolift L | 681157 | Bekijk |
| Bevestigingsset met hoek en schroeven | 681158 | Bekijk | |
| Actiefkoolfilter incl. behuizing | 681159 | Bekijk | |
| Actiefkoolfilter zonder behuizing | 681160 | Bekijk | |
 | Vervangingspomp SPF 1350, 5 m | 681161 | Bekijk |
 | Y-buis met kleppenbehuizing | 681162 | Bekijk |
 | Vergrendeling voor kleppenbehuizing | 681163 | Bekijk |
 | Drukbuis incl. sluitdop, 5m-slang | 681164 | Bekijk |
 | Perskoppeling voor afvoeraansluitingen | 681165 | Bekijk |
 | Eenhandssluiting voor alarm | 681166 | Bekijk |
 | Afsluiter voor persleiding DN 63 | 681167 | Bekijk |
 | Besturingskast voor Ecolift L Comfort Duo | 681169 | Bekijk |
| Handleidingen | |
|---|---|
| Cad gegevens | |
| Goedkeuring | |
| Verklaring van prestatie | |
| Verklaring van overeenstemming |
- Besturingskast (schaltgeraet):
Comfort
- Inbouwsituatie (einbausituation):
vrijliggende riolering
- Soort afvalwater (abwasserart_de):
Fecaliënvrij afvalwater
