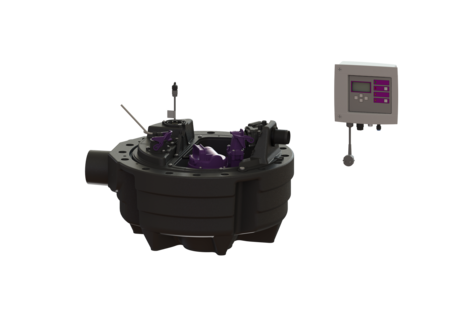

Opvoerinstall. Aqualift F Compact
Mono, SPZ 1000, res., Vrije opstelling
KESSEL Opvoerinstall. Aqualift F Compact Mono, afvalwater Fecaliënhoudend afvalwater, vrije opstelling, Enkele eenheid, met een onderdompelbare SPZ 1000 resistant pomp, Bestand tegen zouthoudende media, afvalwater uit onthardingsinstallaties evenals condensaathoudend afvalwater uit verwarmingsinstallaties
- Geschikt voor complete kelderontwatering
- Hoogwaardig snijwerk voor plaatsbesparende en betrouwbare afwatering
- Hoogst mogelijke betrouwbaarheid dankzij een intelligente besturingskast (duo)
| Artikel nr. | 28717C |
|---|---|
| GTIN | 4026092093689 |
| Korting groep | 20 |
Opvoerinstall. Aqualift F Compact Mono, SPZ 1000, res., Vrije opstelling
De opvoerinstallatie voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een of twee onderdompelbare pompen en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), beschikt over een afgesloten pompbehuizing. Geïntegreerde onderdelen kunnen eenvoudig met eenhandige sluitingen worden verwijderd. Uitvoering Soort installatie: Enkele eenheid Afsluitvoorziening: zonder schuif Bevestigingshoek tegen opdrijven: ja Geluiddempingsmat: ja Resistant: Bestand tegen zouthoudende media, afvalwater uit onthardingsinstallaties evenals condensaathoudend afvalwater uit verwarmingsinstallaties Pompregeling: Besturingskast Terugstuwbeveiliging: geïntegreerd Persleidingaansluiting: horizontaal Algemene karakteristieken Kleur: zwart Soort afvalwater: Fecaliënhoudend afvalwater Inbouwsituatie: vrije opstelling Afleveringstoestand: Voorgemonteerd voor bouwzijdige montage (pompen, sensoren en de besturingskast bouwzijdig aan te sluiten) Toelating: Z-53.2-484 Installatietype: Mono Afmetingen Netto gewicht: 24 kg Bruto gewicht: 26,5 kg Grondwaterdichtheid vanaf bodem: 3000 mm Lengte: 670 mm Breedte: 580 mm Hoogte: 395 mm Lengte verpakking: 620 mm Breedte verpakking: 620 mm Hoogte verpakking: 515 mm Reservoir/basiselement Persleidingaansluiting (DN): 32 Persleidingaansluiting (DA): 40 mm Ontluchtingsaansluiting (DN): 70 Afstand hart afvoer tot reservoirbodem: 350 mm Afstand onderkant toevoerbuis tot reservoirbodem: 152 mm Afstand hart toevoerbuis tot aan reservoirbodem: 207 mm Nominale toevoerdiameter (DA): 110 mm Nominale toevoer (DN): 100 mm Aantal toevoeren: 1 Nuttig volume: 20 l Reservoirvolume: 40 l Loopband Pomp: SPZ 1000 resistant Aantal pompen: 1 Gewicht, pomp: 10 kg Aansluit type: Gecodeerde stekker Nominale stroomsterkte: 5,2 A Lengte van pompkabel: 5 m Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,97 Beschermingsklasse pomp: IP 68 Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 11,5 m³/h Opvoerhoogte max.: 10 m Toerental: 2800 U/min Vermogen P1: 1,2 kW Vermogen P2: 0,69 kW Modus: S3 - 50% Vereiste zekering (kabelbescherming): Zekering via besturingskast 230 V Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Snijwerk Besturing Besturingskast: Comfort Functie besturingskast: Met alarmmelding Motorbeveiligingsschakelaar: ja Alarmgever: optische sonde Instrument niveauregeling: Drukbuis Soort niveauregeling: pneumatisch Beschermingsklasse besturingskast: IP 54 Netfrequentie: 50 Hz Bedrijfsspanning: 230 V Aansluit type: Gecodeerde stekker Kabellengte besturingskast: 1,4 m Potentiaalvrij contact: optioneel GSM-interface: ja USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Variant van waarschuwingsvoorziening: akoestisch en optisch signaal Nominale stroomsterkte: 5,2 A
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Overgangsstuk DN 50/70 | 27126 | Bekijk |
 | Overgangsstuk DN 100/70 | 27602 | Bekijk |
 | Persleidingset persleiding van 5 m, DA 40 mm | 28040 | Bekijk |
| Persleidingset tubo di mandata 5 m, DA 50 mm | 28062 | Bekijk |
 | Adapter voor perskoppeling, DN 32, PE | 28086 | Bekijk |
 | GSM Modem TeleControl voor Comfort-besturingskasten 230V/400V | 28792 | Bekijk |
 | Toevoeraansluiting DN 50, met afdichting, Schroefring | 39005 | Bekijk |
 | Toevoeraansluiting DN 70, met afdichting, Schroefring | 39007 | Bekijk |
 | Toevoeraansluiting DN 100, met afdichting, Schroefring | 39100 | Bekijk |
 | Gatenzaag voor DN 50/70/100 | 500101 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 50 | 850114 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 70 | 850116 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 100 | 850117 | Bekijk |
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Beschermingsset voor optische sonde | 28706 | Bekijk |
 | Besturingskast Comfort Mono, 230 V | 28731 | Bekijk |
 | Afdekking voor pompopening | 28732 | Bekijk |
 | Pompenplaat Aqualift F Compact | 28733 | Bekijk |
 | Aansluitstuk Drukbuis | 28734 | Bekijk |
 | Eenhandssluiting voor terugslagklep | 680018 | Bekijk |
 | Batterij 9V-batterij | 680034 | Bekijk |
 | Pompkoppeling voor pompstations, tot 12-2015 | 680065 | Bekijk |
 | Afdichting voor perskoppeling | 680067 | Bekijk |
 | Draaisluiting voor pompen | 680070 | Bekijk |
 | Luchtslang Metergoed, 6x4 mm, 100 | 680071 | Bekijk |
 | Deksel met afdichting | 680076 | Bekijk |
 | Houder Perskoppeling | 680119 | Bekijk |
 | Afdichtingsset Aqualift F Compact mono | 680453 | Bekijk |
 | Pompaansluiting Aqualift F Compact, Mono, vanaf 01-2016 | 680486 | Bekijk |
 | Schroefdraadaansluiting voor Aqualift F Compact | 680676 | Bekijk |
 | Drukbuis voor niveaudetectie voor Aqualift S Compact | 680776 | Bekijk |
 | Vervangingsset optische sonde 5m-kabel | 80888 | Bekijk |
 | Adapter Set optische sonde | 80892 | Bekijk |
| Handleidingen | |
|---|---|
| Cad gegevens | |
| Goedkeuring | |
| Test Reports and Certificates | |
| Verklaring van prestatie | |
| Verklaring van overeenstemming |
- Soort afvalwater (abwasserart_de): Fecaliënhoudend afvalwater
- Besturingskast (schaltgeraet):
Comfort
- Inbouwsituatie (einbausituation):
vrije opstelling
- Pomp (pumpe): SPZ 1000 resistant
- (einbautiefe):
- (ausfuehrung):
