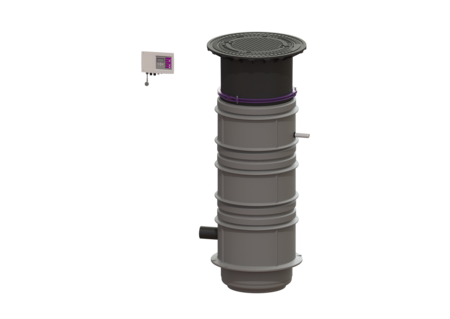

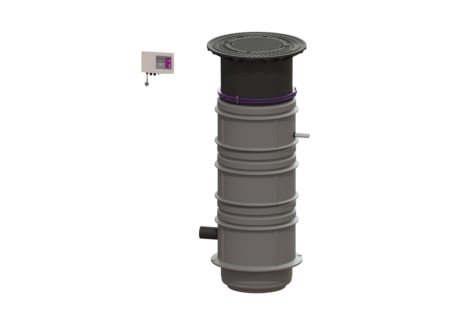

Pompstation Aquapump Medium
Duo, GTF 600, 1800-2250 mm, B
KESSEL Pompstation Aquapump Medium, Duo, afvalwater Fecaliënvrij afvalwater, belastingsklasse B 125, inbouwdiepte 1800 - 2250 mm, hoogte 103 mm, met 2 onderdompelbare GTF 600 pompen, niveauregistratie pneumatisch
- Uiterst betrouwbaar
- Schachtsysteem LW 600 geschikt voor aardinbouw
- In de fabriek geconfigureerd
| Artikel nr. | 824831B |
|---|---|
| GTIN | 4026092045190 |
| Korting groep | 60 |
Pompstation Aquapump Medium Duo, GTF 600, 1800-2250 mm, B
Het pompstation voor fecaliënvrij afvalwater is uitgerust met een of twee onderdompelbare pomp en een terugslagklep. Een schachtsysteem LW 600 van duurzaam bestendig kunststof (PE-LLD) met open pompbehuizing en universele aansluitmogelijkheden dient als verzamelreservoir. Geïntegreerde onderdelen kunnen eenvoudig met snelsluitingen worden verwijderd. Uitvoering Soort installatie: duopomp Doorvoerdichting voor mantelbuis (DN): 100 Doorvoerdichting voor ontluchtingsleiding (DN): 100 Opstelling: Natte opstelling Pompregeling: Besturingskast Terugstuwbeveiliging: geïntegreerd Persleidingaansluiting: horizontaal Schachtsysteem: LW 600 Algemene karakteristieken Kleur: zwart Norm: EN 12050-2 Soort afvalwater: Fecaliënvrij afvalwater Inbouwsituatie: aardinbouw Afleveringstoestand: Modulepakket voor bouwzijdige montage. Installatietype: Duo ATEX: nee Afmetingen Netto gewicht: 142 kg Bruto gewicht: 149 kg Grondwaterdichtheid vanaf bodem: 2000 mm Inbouwdiepte: 1800 - 2250 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte: 806 mm Breedte: 806 mm Lengte verpakking: 1200 mm Breedte verpakking: 800 mm Hoogte verpakking: 2220 mm Reservoir/basiselement Persleidingaansluiting (DN): 32 Persleidingaansluiting (DA): 40 mm Aansluiting mantelbuis (DN): 100 Ontluchtingsaansluiting (DN): 100 Afstand hart afvoer tot reservoirbodem: 1394 mm Afstand onderkant toevoerbuis tot reservoirbodem: 400 mm Afstand hart toevoerbuis tot aan reservoirbodem: 455 mm Nominale toevoerdiameter (DA): 110 mm Nominale toevoer (DN): 100 mm Aantal toevoeren: 1 Dagmaat reservoir (LW): 600 mm Dagmaat toegang (LW): 600 mm Afdekkingskarakteristieken Soort afdekking: Afdekplaat rond Afdekkingsmateriaal: Gietijzer Afdekking kleur: zwart Breedte Afdekking: 648 mm Hoogte Afdekking: 103 mm Lengte Afdekking: 648 mm Vergrendeling: onvergrendeld Belastingsklasse: B 125 (EN 124) Loopband Pomp: GTF 600 Aantal pompen: 2 Gewicht, pomp: 6 kg Aansluit type: Gecodeerde stekker Nominale stroomsterkte: 2,7 A Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,91 Beschermingsklasse pomp: IP 68 (3 m) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 12 m³/h Opvoerhoogte max.: 8 m Toerental: 2800 U/min Vermogen P1: 0,6 kW Vermogen P2: 0,36 kW Modus: S1 Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Open waaier Lengte van pompkabel: 10 m Besturing Besturingskast: Comfort Alarmgever: optische sonde Instrument niveauregeling: Dompelklok Soort niveauregeling: pneumatisch Beschermingsklasse besturingskast: IP 54 Netfrequentie: 50 Hz Bedrijfsspanning: 230 V Aansluit type: Gecodeerde stekker Kabellengte besturingskast: 1,4 m Potentiaalvrij contact: optioneel GSM-interface: ja USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Alarmkast Basic met elektrodensonde | 20222 | Bekijk |
 | Alarmkast Basic met optische sonde | 20223 | Bekijk |
 | Compressorset voor het inbrengen van lucht | 28048 | Bekijk |
 | GSM Modem TeleControl voor Comfort-besturingskasten 230V/400V | 28792 | Bekijk |
 | Aansluitdoos voor het verlengen van een peilsonde | 28799 | Bekijk |
 | Vervangingsset optische sonde 5m-kabel | 80888 | Bekijk |
 | Kabeltoebehoren Verlengstuk voor sonde | 80889 | Bekijk |
 | Kabeltoebehoren Verlenging voor pomp | 80891 | Bekijk |
 | Inbouwset Thermostaat, Hygrostaat | 97713 | Bekijk |
 | Buitenkast B: 590 mm, voor inbouw besturingskasten | 97714 | Bekijk |
 | Waarschuwingslamp voor buitenkast | 97715 | Bekijk |
| Buitenkast voor inbouw besturingskasten | 97716 | Bekijk |
| Buitenkast B:785 mm, voor inbouw besturingskasten | 97723 | Bekijk | |
| Buitenkast B: 1115 mm, voor inbouw besturingskasten | 97724 | Bekijk |
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Beschermingsset voor optische sonde | 28706 | Bekijk |
 | Besturingskast Comfort Duo, 230 V | 28746 | Bekijk |
 | Eenhandssluiting voor terugslagklep | 680018 | Bekijk |
 | Batterij 9V-batterij | 680034 | Bekijk |
 | Afdichting voor perskoppeling | 680067 | Bekijk |
 | Luchtslang Metergoed, 6x4 mm, 100 | 680071 | Bekijk |
 | Dompelklok zonder slang | 680108 | Bekijk |
 | Klemring voor opzetstukken, d: 600 mm | 680276 | Bekijk |
 | Stijgleiding 1800 – 2250 mm, vanaf 02-2016 | 680451 | Bekijk |
 | Terugslagklep met terugslagklep | 680457 | Bekijk |
 | Pompkoppeling voor pompstations, vanaf 01-2016 | 680476 | Bekijk |
 | Pompaansluiting Duo, geschikt voor pompstations | 680480 | Bekijk |
 | Afdichtingsset Twee terugslagkleppen, vier afdichtingen | 680491 | Bekijk |
 | Eenhandssluiting voor schroefdraadaansluiting | 680698 | Bekijk |
 | Sondeklem voor peilsonde en dompelklok | 680729 | Bekijk |
| Set schroeven voor aanzuigkorf, GTF 500 | 680769 | Bekijk | |
 | Vervangingspomp GTF 600 zonder vlotterschakelaar | 680881 | Bekijk |
 | Schoepenwiel GTF 600, vrije kogeldoorlaat, 30 mm | 680887 | Bekijk |
 | Spiraalbehuizing GTF 600 , vrije kogeldoorlaat van 30 mm | 680888 | Bekijk |
 | Pompvoet GTF 600, vrije kogeldoorlaat, 30 mm | 680889 | Bekijk |
 | Adapter Set optische sonde | 80892 | Bekijk |
 | Vervangingsset optische sonde 15 m-kabel | 80988 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 100 | 850117 | Bekijk |
 | Afdichting voor opzetstukken, d: 600 mm | 860116 | Bekijk |
 | Afdekplaat Klasse B, gietijzer met betonvulling | 860131 | Bekijk |
| Handleidingen | |
|---|---|
| Cad gegevens | |
| Test Reports and Certificates | |
| Verklaring van prestatie | |
| Verklaring van overeenstemming |
- CE-aanduiding (ce_kennzeichnung):
ja
- Soort afvalwater (abwasserart_de):
Fecaliënvrij afvalwater
- Besturingskast (schaltgeraet): Comfort
- TÜV testteken (pruefzeichen):
ID 1111241937
- Inbouwsituatie (einbausituation):
aardinbouw
- Belastingsklasse (belastungsklasse): B 125 (EN 124)
- Pomp (pumpe): GTF 600
- Inbouwdiepte (einbautiefe): 1.800 mm
- Type schoepenwiel (laufrad_typ): Open waaier
- Nominale toevoer (DN) (zulauf_nennweite_dn): 100 mm
