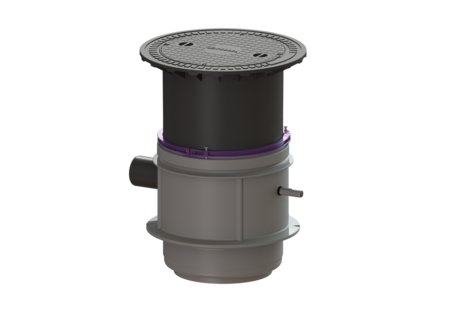

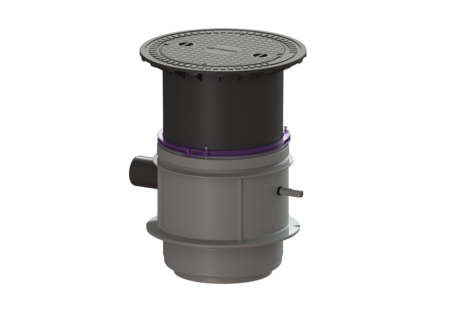

Pompstation Aquapump Medium

Duo, STZ 1000, 1800-2250 mm, D

PDF productgegevensblad

KESSEL Pompstation Aquapump Medium, Duo, afvalwater Fecaliënhoudend en fecaliënvrij afvalwater, belastingsklasse D 400, inbouwdiepte 1800 - 2250 mm, functie besturingskast Met alarmmelding, met 2 onderdompelbare STZ 1000 pompen, niveauregistratie pneumatisch

  • in hoogte verstelbaar opzetstuk
  • Schachtsysteem LW 600 geschikt voor aardinbouw
  • In de fabriek geconfigureerd
Artikel nr. 826731D
GTIN 4026092052211
Korting groep 60

Pompstation Aquapump Medium Duo, STZ 1000, 1800-2250 mm, D
De pomp voor zwartwater is bedoeld voor vloerinbouw. Hij is uitgerust met een terugslagklep en een afsluiter voor de persleiding. Het reservoir van PE-LLD is bestand tegen agressief afvalwater. De pomp met een vrije doorgang van 45 mm zorgt voor een optimale bedrijfszekerheid. De onderdelen zijn voorbereid voor een snelle eindmontage op de inbouwlocatie. Met geprefabriceerde gaten met afdichtingen voor het aansluiten van beluchtingsleidingen en kabelbuizen. Uitvoering Soort installatie: duopomp Doorvoerdichting voor mantelbuis (DN): 100 Klimhulp: nee Doorvoerdichting voor ontluchtingsleiding (DN): 100 Opstelling: Natte opstelling Pompregeling: Besturingskast Terugstuwbeveiliging: geïntegreerd Persleidingaansluiting: horizontaal Schachtsysteem: LW 600 Algemene karakteristieken Norm: EN 12050-1 Soort afvalwater: Fecaliënhoudend en fecaliënvrij afvalwater Inbouwsituatie: aardinbouw Installatietype: Duo ATEX: nee Afmetingen Netto gewicht: 127 kg Bruto gewicht: 139 kg Grondwaterdichtheid vanaf bodem: 2500 mm Diameter: 809 mm Dagmaat (LW): 600 mm Inbouwdiepte: 1800 - 2250 mm Lengte: 1000 mm Breedte: 806 mm Lengte verpakking: 1200 mm Breedte verpakking: 800 mm Hoogte verpakking: 2220 mm Reservoir/basiselement Persleidingaansluiting (DN): 32 Persleidingaansluiting (DA): 40 mm Aansluiting mantelbuis (DN): 100 Ontluchtingsaansluiting (DN): 100 Afstand hart afvoer tot reservoirbodem: 1394 mm Afstand onderkant toevoerbuis tot reservoirbodem: 400 mm Afstand hart toevoerbuis tot aan reservoirbodem: 475 mm Nominale toevoer (DN): 150 mm Aantal toevoeren: 1 Dagmaat reservoir (LW): 600 mm Nuttig volume: 30 l Afdekkingskarakteristieken Soort afdekking: Afdekplaat rond Afdekkingsmateriaal: Gietijzer met betonvulling Belastingsklasse: D 400 (EN 124) Loopband Pomp: STZ 1000 Aantal pompen: 2 Gewicht, pomp: 10 kg Aansluit type: Geaard 2-polig Nominale stroomsterkte: 5,2 A Lengte van pompkabel: 10 m Beschermingsklasse: I Isolatieklasse: F Beschermingsklasse pomp: IP 68 (3 m) Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 11,5 m³/h Opvoerhoogte max.: 10 m Toerental: 2800 U/min Vermogen P1: 1,2 kW Vermogen P2: 0,69 kW Modus: S3 - 50% Vereiste zekering (kabelbescherming): C 16 A Type schoepenwiel: Snijwerk Besturing Besturingskast: Comfort Functie besturingskast: Met alarmmelding Motorbeveiligingsschakelaar: ja Alarmgever: optische sonde Instrument niveauregeling: Dompelklok Soort niveauregeling: pneumatisch Beschermingsklasse besturingskast: IP 54 Netfrequentie: 50 Hz Bedrijfsspanning: 230 V Aansluit type: Geaard 2-polig Potentiaalvrij contact: ja GSM-interface: ja USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Variant van waarschuwingsvoorziening: akoestisch en optisch signaal Nominale stroomsterkte: 5,2 A Vereiste zekering (kabelbescherming): C 16 A
  Titel Artikel nr.
  Titel Artikel nr.
  Titel Artikel nr.
  Titel Artikel nr.
Handleidingen
Cad gegevens
Test Reports and Certificates
  • CE-aanduiding (ce_kennzeichnung): ja
  • Besturingskast (schaltgeraet): Comfort
  • TÜV testteken (pruefzeichen): ID 1111241940
  • Inbouwsituatie (einbausituation): aardinbouw
  • Belastingsklasse (belastungsklasse): D 400 (EN 124)
  • Pomp (pumpe): STZ 1000
  • Inbouwdiepte (einbautiefe): 1.800  mm
  • Type schoepenwiel (laufrad_typ): Snijwerk
  • Nominale toevoer (DN) (zulauf_nennweite_dn): 150  mm
