Erfafvoer
Systeem 400, DN 150, D, 730 - 1080 mm

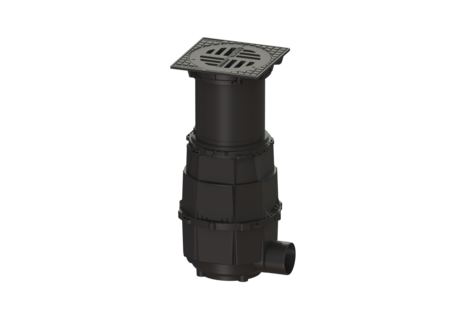

KESSEL Erfafvoer, nominale wijdte (DN) 150, inbouwdiepte 730 - 1080 mm, belastingsklasse D 400, stankslot inclusief, afdekking Gietijzer, breedte afdekking 450 mm, lengte afdekking 450 mm, afwatering door puntafvoer, aansluiting zijwaarts, basiselement Kunststof
- In verschillende belastingklassen beschikbaar
- Compleet, in hoogte verstelbaar systeem
- Eenvoudige aardinbouw
| Artikel nr. | 851152D |
|---|---|
| GTIN | 4026092004425 |
| Korting groep | 10 |
Erfafvoer Systeem 400, DN 150, D, 730 - 1080 mm
De erfafvoer van kunststof is bedoeld voor puntafwatering en is bestand tegen agressief afvalwater. Hij is uitgerust met een vuilvanger en brandstofbestendige afdichtingen. Met het opzetstuk van kunststof kan de afvoer traploos op de juiste hoogte worden geplaatst. Uitvoering Systeem: 400 Verwarming: zonder Inhoud slibvang: ja Waterslothoogte: 100 mm Afvoercapaciteit (l/s) bij 20 mmwk: 4,5 Algemene karakteristieken Kleur: zwart Norm: EN 752 Nominale wijdte (DN): 150 Uitwendige diameter (DA): 160 mm ATEX: nee Stankslot: inclusief Afmetingen Netto gewicht: 50 kg Bruto gewicht: 50 kg Grondwaterdichtheid vanaf bodem: 500 mm Uitsparingsmaat breedte: 535 mm Uitsparingsmaat lengte: 585 mm Min. insteekdiepte: 55 mm Inbouwdiepte: 730 - 1080 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte verpakking: 585 mm Breedte verpakking: 535 mm Hoogte verpakking: 1080 mm Reservoir/basiselement Aantal afvoeren: 1 Materiaal afvoerelement: Kunststof Uitvoering aansluiting: zijwaarts Afdekkingskarakteristieken Soort afdekking: Sleufrooster rond Afdekkingsmateriaal: Gietijzer Afdekking kleur: zwart Breedte Afdekking: 450 mm Lengte Afdekking: 450 mm Oppervlak: geërodeerd Belastingsklasse: D 400 (EN 124) Framebreedte: 450 mm Framelengte: 450 mm Form opzetstuk: hoekig Inhoud slibvang: ja
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Gatenzaag voor DN 100/125/150 | 500100 | Bekijk |
| Gatenzaag voor DN 50/70/100 | 500101 | Bekijk |
 | Persafdichtingsflens voor opzetstuk LW400 in waterdicht beton | 83021 | Bekijk |
 | Afdichtingsbaan voor Systeem 400, WD-beton | 83022 | Bekijk |
 | verlengstuk Systeem 400, kunststof | 850101 | Bekijk |
 | Overgangsstuk d: 450 mm, met afdichting | 850102 | Bekijk |
 | Overgangsstuk d: 358 mm, met afdichting | 850103 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 50 | 850114 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 70 | 850116 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 100 | 850117 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 125 | 850118 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 150 | 850119 | Bekijk |
 | Afdekplaat van gietijzer, Klasse D | 850136 | Bekijk |
 | Uitneemapparaat voor stankslot systeem 400 | 850143 | Bekijk |
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Basiselement erf-/regenafvoer met uitloop, DN 150, d: 450 mm | 850010 | Bekijk |
| verlengstuk Systeem 400, kunststof | 850101 | Bekijk |
| Overgangsstuk d: 358 mm, met afdichting | 850103 | Bekijk |
 | Verbindingsspie kunststof, 4 stuks | 850111 | Bekijk |
 | Afdichting d: 368 mm | 850112 | Bekijk |
 | Afdichting d: 458 mm | 850113 | Bekijk |
 | Vuilvanger Systeem 400, kunststof | 850115 | Bekijk |
 | Opzetstuk hoogte verstelbaar, kl. D | 850121 | Bekijk |
 | Sleufrooster rond, d: 395 mm, gietijzer | 850137 | Bekijk |
 | Stankslot voor erfafvoeren, DN 150 | 850142 | Bekijk |
| Cad gegevens |
|---|
- Nominale wijdte (DN) (nennweite): 150
- Materiaal afvoerelement (material_grundkoerper):
Kunststof
- Uitvoering aansluiting (stutzen_ausfuehrung):
zijwaarts
- Afdekkingsmateriaal (abdeckung_material): Gietijzer
- Belastingsklasse (belastungsklasse): D 400 (EN 124)
- Inbouwdiepte (einbautiefe): 730 mm
- Stankslot (geruchsverschluss): inclusief
- (form_Aufsatzstueck):
- Inhoud slibvang (schlammeimer): ja
