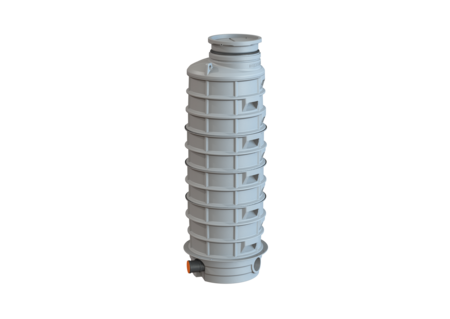

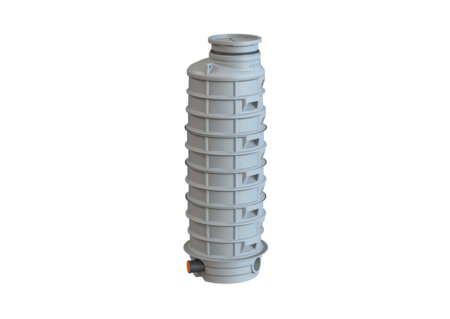

Terugstuwschacht LW 1000
Toevoer DN 150, Uitloop DN 150, 3180 mm
KESSEL Terugstuwschacht LW 1000, toevoer DN 150 mm, uitloop DN 150 mm, hoogte 3180 mm, afvalwater Fecaliënhoudend afvalwater, inbouwdiepte 3230 - 3460 mm, 1250 mm, soort afdekking Bouwfaseafdekking
- Comfort: kostbare woon- of nuttige ruimte blijft behouden
- Geen lawaai van de installatie, stankoverlast en vervuiling in het gebouw
- Dankzij het lichte gewicht van de schachtonderdelen makkelijk in te bouwen
| Artikel nr. | 883005-DN150 |
|---|---|
| GTIN | 4026092071311 |
| Korting groep | 60 |
Terugstuwschacht LW 1000 Toevoer DN 150, Uitloop DN 150, 3180 mm
De terugstuwschacht in monolithische uitvoering is uitgerust met klimhulpen, drie toevoeren, een open doorgangsgoot en een geïntegreerde reinigingsbuis Controlfix uitgerust. Omdat het KESSEL-systeem modulair is, kan de reinigingsbuis zonder problemen tot de hoogwaardige terugstuwbeveiliging Staufix SWA, Staufix FKA of de terugstuwpompinstallatie Pumpfix F worden omgebouwd. De bouwfaseafdekking van kunststof kan in tuinen als afdekking worden gebruikt of worden vervangen door een optioneel opzetstuk met afdekplaat conform EN 124. Dankzij het optionele opzetstuk is een variabele inbouwdiepte mogelijk. Waterdicht, geschikt voor agressief afvalwater en met een garantie van twintig jaar op het reservoir. Uitvoering Schachtsysteem: standaard schachtsysteem Algemene karakteristieken Kleur: grijs Soort afvalwater: Fecaliënhoudend afvalwater Afleveringstoestand: Klaar voor installatie (koppelstukken bouwzijdig aan te sluiten) Toelating: Z-42.1-333 Afmetingen Netto gewicht: 145 kg Bruto gewicht: 175 kg Grondwaterdichtheid vanaf bodem: 2000 mm Afschot: 9 mm Inbouwdiepte: 3230 - 3460 mm Lengte verpakking: 3300 mm Breedte verpakking: 1300 mm Hoogte verpakking: 1350 mm Reservoir/basiselement Goot: open doorvoergoot, toevoeren rechts en links 45 graden Schachthoogte: 3180 mm Breedte van de tank max.: 1250 mm Afstand onderkant afvoerbuis tot reservoirbodem: 108 mm Afstand onderkant toevoerbuis tot reservoirbodem: 136 mm Aantal afvoeren: 1 Nominale afvoerdiameter (DN): 150 mm Nominale toevoer (DN): 150 mm Aantal toevoeren: 3 Aansluiting toe-/afvoerspie: met spie voor de aansluiting van de afvoerbuizen en vormdelen conform DIN EN 1401-1, DIN 19534, DIN EN 12666-1, DIN 19537-3 en DIN EN 1852-1 Dagmaat reservoir (LW): 1000 mm Dagmaat toegang (LW): 600 mm Afdekkingskarakteristieken Soort afdekking: Bouwfaseafdekking Afdekkingsmateriaal: Kunststof
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
| Cad gegevens | |
|---|---|
| Goedkeuring |
- Afdekkingsmateriaal (abdeckung_material):
Kunststof
- Soort afvalwater (abwasserart_de):
Fecaliënhoudend afvalwater
- Externe bewaking (fremdueberwachung):
SKZ
- Inbouwdiepte (einbautiefe): 3.230 mm
- Aantal toevoeren (zulauf_anzahl): 3
- Nominale toevoer (DN) (zulauf_nennweite_dn): 150 mm
- Aantal afvoeren (anzahl_auslauf): 1
- Nominale afvoerdiameter (DN) (auslauf_nennweite_dn): 150 mm
