Vetafscheider EasyClean ground NG 1, Auto Mix, 1020-1200 mm, D 93001/120D-DSP-TS - KESSEL

Vetafscheider EasyClean ground

NG 1, Auto Mix, 1020-1200 mm, D

KESSEL Vetafscheider EasyClean ground, lediging Auto Mix, nominale grootte, belastingsklasse D 400, aardinbouw, inbouwdiepte 1020 - 1200 mm, soort lediging automatisch reinigingssysteem, SPF 300 IP68, vergrendeling vergrendelt

Programmagestuurde spoelinrichting
Individualisering door middel van besturingskast mogelijk
Onderhoudsarm systeem

Artikel nr.	93001/120D-DSP-TS
Korting groep	60

Vetafscheider EasyClean ground NG 1, Auto Mix, 1020-1200 mm, D

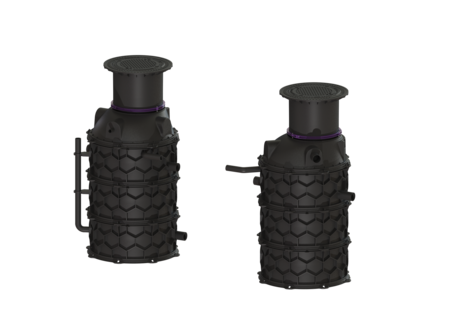

De afscheider voor vet afvalwater voor aardinbouw bestaat uit een vetafscheider en een techniekschacht. De tweedelige installatie van duurzaam bestendig kunststof (PE) is uitgerust met een geïntegreerde slibvang en een geïntegreerde monsternamevoorziening. Toegang voor reinigings- en onderhoudswerkzaamheden is mogelijk via het deksel en het traploos in hoogte verstelbare opzetstuk van kunststof. Het innovatieve schredder-mix-systeem met geïntegreerd snijwerk zorgt voor homogenisatie en circulatie van de inhoud van het reservoir. De reiniging wordt uitgevoerd via een externe, onderdompelbare pomp, die in een aparte techniekschacht is geïnstalleerd en met een afsluiter van het reservoir kan worden gescheiden. Voor een manuele stankvrije lediging is een zuigleidingaansluiting voorzien. Het volautomatische programmaverloop wordt aangestuurd door een gebruiksvriendelijke besturingskast met scherm met meerdere regels, dat, die via een potentiaalvrij contact in de gebouwbesturing kan worden geïntegreerd. De besturingskast met een kabellengte van 10 m is in de fabriek in de techniekschacht ingebouwd. Reiniging en lediging kan op afstand worden gestart met een afstandsbediening. Het individuele reinigingsprogramma met snelselectie maakt het mogelijk om de reiniging naar behoefte aan te passen aan de plaatselijke omstandigheden. Het volledig automatisch doorspoelen van de drinkwaterleidingen garandeert dat de drinkwaterhygiëneverordening wordt nageleefd. De vulvoorziening en het magneetventiel moeten op de inbouwlocatie in een droge ruimte worden geïnstalleerd. De verbindingen tussen de vetafscheider en techniekschacht en tussen de mantelbuis en de verbindingen moeten op de inbouwlocatie worden aangebracht. (zie verbindings- en aansluitset 917421). Voor belastingsklasse D moet op de inbouwlocatie een lastverdeelplaat worden ingebouwd. De wapeningsplannen zijn bij de KESSEL verkrijgbaar. 20 jaar garantie op het materiaal PE. Uitvoering Aanwijzing inbouwdiepte: aardinbouw, vorstvrije diepte 1200 mm Afsluitvoorziening: ja Afvoervariant: Auto Mix Schredder-mix-systeem: ja Slibemmer: nee Nominale grootte (NG): 1 SonicControl: nee Zuigleiding: Ledigingsaansluiting Vulvoorziening conform DIN 1988: ja Soort lediging: automatisch reinigingssysteem Watertoevoer: 2 magneetkleppen 1" Monsternamevoorziening: Type NBG Draagvermogen (DIN 19901): E4 Algemene karakteristieken Materiaal: PE Norm: EN 1825: 2004 Inbouwsituatie: aardinbouw Afleveringstoestand: Klaar voor installatie (elektrische componenten, koppelstukken bouwzijdig aan te sluiten) Leveringsomvang: Storz-B-koppeling R 2 1/2" voor zuigwagenaansluiting Afmetingen Netto gewicht: 440 kg Bruto gewicht: 460 kg Grondwaterdichtheid vanaf bodem: 3000 mm Diameter: 659 mm Lengte max.: 2790 mm Inbouwdiepte: 1020 - 1200 mm Soort hoogteverstelling: telescopisch opzetstuk, 5 graden kantelbaar Inbrengmaat lengte: 1425 mm Breedte inbrengmaat: 1235 mm Reservoir/basiselement Afstand onderkant afvoerbuis tot reservoirbodem: 595 mm Afstand onderkant toevoerbuis tot reservoirbodem: 705 mm Nominale afvoerdiameter (DN): 110 mm Nominale afvoerdiameter (DN): 100 mm Nominale toevoerdiameter (DA): 110 mm Nominale toevoer (DN): 100 mm Aansluiting toe-/afvoerspie: PE-HD-buis conform DIN 19537, PVC-KG-buis conform DIN 19534, PP of AS Dagmaat reservoir (LW): 1000 mm Dagmaat toegang (LW): 600 mm Afdekkingskarakteristieken Soort afdekking: Afdekplaat Afdekkingsmateriaal: Gietijzer Afdekking kleur: zwart Vergrendeling: vergrendelt Belastingsklasse: D 400 (EN 124) Dichtheid: geur- en spatwaterdicht Afvalwaterinhoud Afscheiderinhoud: 230 l Totaal volume: 370 l Inhoud slibvang: 140 l Volume vetopslag: 70 l Loopband Pomp: SPF 300 IP68 Aantal pompen: 1 Gewicht, pomp: 44 kg Aansluit type: Directe aansluiting Nominale stroomsterkte: 6,2 A Lengte van pompkabel: 5 m Beschermingsklasse: I Isolatieklasse: F Beschermingsklasse pomp: IP 68 Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 60 m³/h Opvoerhoogte max.: 17 m Toerental: 2850 U/min Vermogen P1: 3,6 kW Vermogen P2: 3 kW Modus: S2 - 30 min. Vereiste zekering (kabelbescherming): Zekering via besturingskast 400 V Type aansluitleiding pomp: H07RN-F 7G 1,5 mm² Type schoepenwiel: Radiaal schoepenwiel met snijwerk Besturing Besturingskast: ja Motorbeveiligingsschakelaar: ja Vereiste zekering (RCD): 30 mA Beschermingsklasse besturingskast: IP 54 Netfrequentie: 50 Hz Bedrijfsspanning: 400 V Aansluit type: Directe aansluiting Potentiaalvrij contact: ja GSM-interface: nee USB-interface: nee Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: nee Zelfdiagnosesysteem (ZDS): ja Nominale stroomsterkte: 6,2 A

	Titel	Artikel nr.

	Titel	Artikel nr.

Titel	Artikel nr.
Connect Pro module LTE v. besturingsk. m. Connect Pro interface	72300	Bekijk
Monsternameschacht LW 400, DN 100/150, klasse D	915880D	Bekijk
Directe lediging Ledigingsaansluiting rechts	917419.00	Bekijk
Directe lediging Ledigingsaansluiting links	917419.50	Bekijk
Ledigingsschacht LW 400, ondergrondse afscheiders, A/B	917422B	Bekijk
Ledigingsschacht LW 400, ondergrondse afscheiders, D	917422D	Bekijk
Laagdiktemeter SonicControl, voor vetafscheiders	917821	Bekijk
Kabeldoorvoer SonicControl Set voor ondergrondse vetafscheiders	917823	Bekijk
Kabelverlengset 10m, voor SonicControl vetafscheider	917871	Bekijk
Kabelverlengset 20m, voor SonicControl vetafscheider	917872	Bekijk
Kabelverlengset 30m, voor SonicControl vetafscheider	917873	Bekijk
