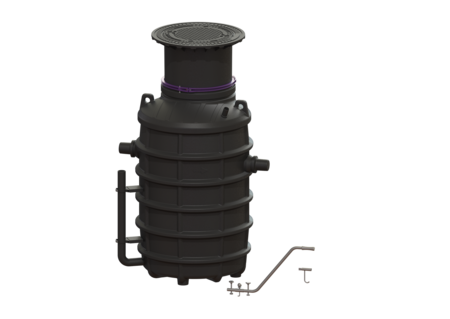

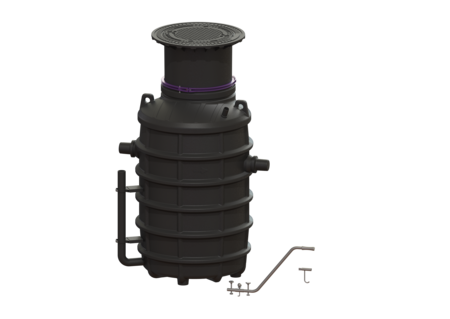

Vetafscheider EasyClean ground
NG 4, Direct, 800-1200 mm, A/B, rechts
KESSEL Vetafscheider EasyClean ground, lediging Direct, nominale grootte 4, belastingsklasse B 125, aardinbouw, inbouwdiepte 800 - 1200 mm, soort lediging handmatig, stroomrichting rechts
- Geurarme en schone afvoer
- Gedefinieerd afvoerpunt
- Volledig legen van de afscheider
| Artikel nr. | 93004.120B-DR |
|---|---|
| GTIN | 4026092095027 |
| Korting groep | 60 |
Vetafscheider EasyClean ground NG 4, Direct, 800-1200 mm, A/B, rechts
De afscheider voor vethoudend afvalwater is geschikt voor ondergrondse installatie en vereist geen metalen onderdelen in het reservoir. Het verzamelreservoir gemaakt van duurzaam en bestendig kunststof (PE) is uitgerust met een geïntegreerde slibvanger en heeft een afgerond bodemdeel voor een snelle en schone lediging. Toegang voor reinigings- en onderhoudswerkzaamheden is mogelijk via één of meerdere deksels. Voor een stankvrije manuele lediging is een zuigleidingaansluiting beschikbaar. Voor belastingsklasse D moet op de inbouwlocatie een lastverdeelplaat worden ingebouwd. De wapeningsplannen zijn bij de KESSEL verkrijgbaar. Garantie op het materiaal PE 20 jaar. Uitvoering Aanwijzing inbouwdiepte: aardinbouw, vorstvrije diepte 1200 mm Stromingsrichting: rechts Afvoervariant: Direct Nominale grootte (NG): 4 Zuigleiding: Zuigleiding Soort lediging: handmatig Draagvermogen (DIN 19901): E2 Algemene karakteristieken Materiaal: PE Inbouwsituatie: aardinbouw Afleveringstoestand: Klaar voor installatie (koppelstukken bouwzijdig aan te sluiten) Afmetingen Netto gewicht: 130 kg Bruto gewicht: 137 kg Grondwaterdichtheid vanaf bodem: 500 mm Diameter: 648 mm Inbouwdiepte: 800 - 1200 mm Lengte: 1380 mm Breedte: 1106 mm Lengte verpakking: 900 mm Breedte verpakking: 900 mm Hoogte verpakking: 2628 mm Reservoir/basiselement Afstand onderkant afvoerbuis tot reservoirbodem: 1040 mm Afstand onderkant toevoerbuis tot reservoirbodem: 1110 mm Nominale afvoerdiameter (DN): 100 mm Nominale toevoer (DN): 100 mm Aansluiting toe-/afvoerspie: PE-HD-buis conform DIN 19537, PVC-KG-buis conform DIN 19534, PP of AS Dagmaat toegang (LW): 600 mm Afdekkingskarakteristieken Soort afdekking: Afdekplaat Afdekkingsmateriaal: Gietijzer Afdekking kleur: zwart Belastingsklasse: B 125 (EN 124) Dichtheid: geur- en spatwaterdicht Afvalwaterinhoud Afscheiderinhoud: 370 l Inhoud slibvang: 400 l Volume vetopslag: 160 l Volume opslag lichte vloeistoffen: 160 l
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Connect Pro module LTE v. besturingsk. m. Connect Pro interface | 72300 | Bekijk |
 | Monsternameschacht LW 1000, DN 100, klasse B | 9151010B | Bekijk |
 | Monsternameschacht LW 400, DN 100/150, klasse B | 915880B | Bekijk |
 | Monsternameschacht DN 150, klasse B | 915882B | Bekijk |
 | Directe lediging Ledigingsaansluiting rechts | 917419.00 | Bekijk |
| Directe lediging Ledigingsaansluiting links | 917419.50 | Bekijk |
 | Ledigingsschacht LW 400, ondergrondse afscheiders, A/B | 917422B | Bekijk |
 | Ledigingsschacht LW 400, ondergrondse afscheiders, D | 917422D | Bekijk |
 | Laagdiktemeter SonicControl, voor vetafscheiders | 917821 | Bekijk |
 | Kabeldoorvoer SonicControl Set voor ondergrondse vetafscheiders | 917823 | Bekijk |
 | Kabelverlengset 10m, voor SonicControl vetafscheider | 917871 | Bekijk |
| Kabelverlengset 20m, voor SonicControl vetafscheider | 917872 | Bekijk |
| Kabelverlengset 30m, voor SonicControl vetafscheider | 917873 | Bekijk |
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Klemring voor opzetstukken, d: 600 mm | 680276 | Bekijk |
 | Uitnamesleutel voor afdekplaten | 680278 | Bekijk |
 | Afdichting voor afdekplaat, vergrendeld | 680323 | Bekijk |
 | Opzetstuk d: 630 mm, spatwaterdicht | 680324 | Bekijk |
 | Afdichting voor opzetstukken, d: 600 mm | 860116 | Bekijk |
 | Afdekplaat Klasse B, gietijzer, met afdichting | 860119 | Bekijk |
 | Goliath, dekseluitnamebeugel | 917112 | Bekijk |
| Handleidingen | |
|---|---|
| Cad gegevens | |
| Verklaring van prestatie | |
| Verklaring van overeenstemming |
- Materiaal (material):
PE
- Zuigleiding (entsorgungseinrichtung):
Zuigleiding
- Inbouwsituatie (einbausituation):
aardinbouw
- Nominale grootte (NG) (nenngroesse): 4
- Belastingsklasse (belastungsklasse): B 125 (EN 124)
- Inbouwdiepte (einbautiefe): 800 mm
- Bruto gewicht (gewicht_brutto): 137 kg
- Stromingsrichting (fliessrichtung): rechts
