Vetafscheider EasyClean ground
Multi, NG 10, Direct, 720-960 mm, D, r
![](https://assets.kessel.de/pb/640/pb_wgabsch_9601080d-dr_225090.png)
![](https://assets.kessel.de/mz/w640/mz_9601080d-dr_250561.png)

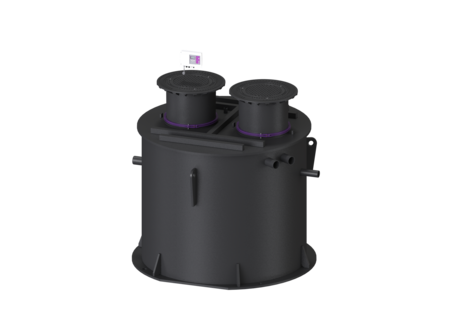

KESSEL Vetafscheider EasyClean ground, lediging Direct, nominale grootte 10, belastingsklasse D 400, inbouwdiepte 720 - 960 mm, soort lediging handmatig met zuigslang, stroomrichting rechts, Wikkelbuis, alarm met Peilsonde
- Geurarme en schone afvoer
- Gedefinieerd afvoerpunt
- Volledig legen van de afscheider
Artikel nr. | 96010.80D-DR |
---|---|
GTIN | 4026092098424 |
Korting groep | 60 |
Vetafscheider EasyClean ground Multi, NG 10, Direct, 720-960 mm, D, r
De installatie voor aardinbouw bestaat uit een combinatie van een afscheider voor vethoudend afvalwater inclusief slibvang, een monsternamevoorziening en een pompstation. Het reservoir met alle installatieonderdelen is gemaakt van duurzaam bestendig kunststof (PE). De afzonderlijke installatieonderdelen zijn via twee deksels toegankelijk voor reinigings- en onderhoudswerkzaamheden. Voor geurbeperkte handmatige lediging is een aansluiting zuigleiding beschikbaar. Het pompstation is uitgerust met twee onderdompelbare pompen met terugslagkleppen. De dompelpompen worden via geleidestangen in het reservoir geplaatst. De pompen worden door een peilsonde aangestuurd. De installatie wordt aangestuurd met een gebruiksvriendelijke besturingskast, die via een potentiaalvrij contact in het gebouwbeheersysteem kan worden geïntegreerd of optioneel via gsm waarschuwingen en storingsmeldingen kan versturen. Voor belastingsklasse D moet op de inbouwlocatie een lastverdeelplaat worden ingebouwd. De wapeningsplannen zijn bij de KESSEL verkrijgbaar. 20 jaar garantie op het materiaal PE. Uitvoering Stromingsrichting: rechts Schachtsysteem: Wikkelbuis Afvoervariant: Direct Schredder-mix-systeem: nee Nominale grootte (NG): 10 SonicControl: nee Zuigleiding: Ledigingsaansluiting Soort lediging: handmatig met zuigslang Draagvermogen (DIN 19901): E2 Afmetingen Netto gewicht: 1210 kg Bruto gewicht: 1264 kg Grondwaterdichtheid vanaf bodem: 2730 mm Inbouwdiepte: 720 - 960 mm Lengte: 2160 mm Breedte: 2505 mm Lengte verpakking: 3400 mm Breedte verpakking: 2250 mm Hoogte verpakking: 2480 mm Reservoir/basiselement Persleidingaansluiting (DN): 90 Persleidingaansluiting (DA): 90 mm Afstand onderkant afvoerbuis tot reservoirbodem: 1500 mm Afstand onderkant toevoerbuis tot reservoirbodem: 1770 mm Nominale afvoerdiameter (DN): 160 mm Aantal afvoeren: 1 Nominale afvoerdiameter (DN): 150 mm Nominale toevoerdiameter (DA): 160 mm Nominale toevoer (DN): 150 mm Aantal toevoeren: 1 Aansluiting toe-/afvoerspie: PE-HD-buis conform DIN 19537, PVC-KG-buis conform DIN 19534, PP of AS Dagmaat toegang (LW): 600 mm Afdekkingskarakteristieken Soort afdekking: Afdekplaat Afdekkingsmateriaal: Gietijzer Afdekking kleur: zwart Hoogte Afdekking: 95 mm Vergrendeling: onvergrendeld Belastingsklasse: D 400 (EN 124) Dichtheid: geur- en spatwaterdicht Afvalwaterinhoud Afscheiderinhoud: 1400 l Maxi. vetlaagdikte: 270 mm Totaal volume: 2400 l Inhoud slibvang: 1000 l Volume vetopslag: 400 l Loopband Pomp: GTK 1300 Aantal pompen: 2 Gewicht, pomp: 27 kg Nominale stroomsterkte: 2,5 A Lengte van pompkabel: 10 m Beschermingsklasse: I Isolatieklasse: H Cos phi - vermogensfactor: 0,8 Beschermingsklasse pomp: IP 68 Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 57 m³/h Opvoerhoogte max.: 12,4 m Toerental: 2900 U/min Vermogen P1: 1,3 kW Vermogen P2: 1 kW Modus: S3 - 30% Vereiste zekering (kabelbescherming): 3x C 16 A Type aansluitleiding pomp: H07RN8-F 6G 1,5 mm² Besturing Besturingskast: Comfort Motorbeveiligingsschakelaar: ja Alarmgever: Peilsonde Instrument niveauregeling: Peilsonde Soort niveauregeling: hydrostatisch Beschermingsklasse besturingskast: IP 54 Netfrequentie: 50 Hz Bedrijfsspanning: 400 V Potentiaalvrij contact: ja GSM-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Nominale stroomsterkte: 2,5 A
Titel | Artikel nr. |
---|
Titel | Artikel nr. |
---|
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
![]() | Besturingskast Comfort Duo, 230 V | 28746 | Bekijk |
![]() | Afdichting Rolring, DN 125 | 680002 | Bekijk |
![]() | Batterij 9V-batterij | 680034 | Bekijk |
![]() | Kleppenset Rolring, klep, inschuifgedeelte | 680053 | Bekijk |
![]() | Klemring voor opzetstukken, d: 600 mm | 680276 | Bekijk |
![]() | Uitnamesleutel voor afdekplaten | 680278 | Bekijk |
![]() | Afdichting voor afdekplaat, vergrendeld | 680323 | Bekijk |
![]() | Opzetstuk d: 630 mm, spatwaterdicht | 680324 | Bekijk |
![]() | Kleppenbehuizing voor duo-installaties, twee afsluiters | 680419 | Bekijk |
![]() | Afdichting voor pompadapter, 2,0 inch | 680596 | Bekijk |
![]() | Pompklauw Twee inch, met afdichting | 680598 | Bekijk |
![]() | Peilsonde met sondeklem | 680600 | Bekijk |
![]() | Beschermingsbuis voor peilsonde, schuin afgezaagd | 680603 | Bekijk |
![]() | Sondeklem voor peilsonde en dompelklok | 680729 | Bekijk |
![]() | Verbindingsslang met klemmen | 680783 | Bekijk |
![]() | Afdichting d: 630 mm, vanaf 01/2015 | 860104 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens | |
Verklaring van prestatie | |
Verklaring van overeenstemming |
- Besturingskast (schaltgeraet):
Comfort
- Zuigleiding (entsorgungseinrichtung):
Ledigingsaansluiting
- Nominale grootte (NG) (nenngroesse): 10
- Belastingsklasse (belastungsklasse): D 400 (EN 124)
- Inbouwdiepte (einbautiefe): 720 mm
- Stromingsrichting (fliessrichtung): rechts
