Coalescentieafscheider EasyOil
ground, NG 3, Sys. A, 1800 l, Kl. D
![](https://assets.kessel.de/pb/640/pb_wgabsch_9950310d_3661.png)

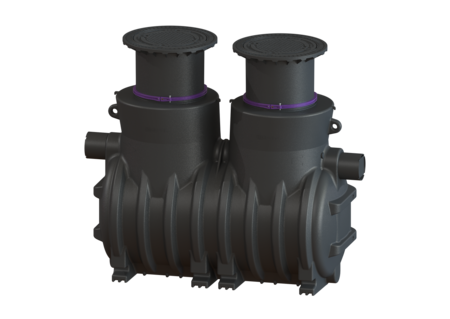

KESSEL Coalescentieafscheider EasyOil, nominale grootte 3, afscheiderklasse systeem A (vroeger klasse I), belastingsklasse D 400, aardinbouw, inhoud slibvang 1000 l, totaal volume 1800 l
- Duurzame dichtheid tot aan maaiveld
- Bestand tegen en geschikt voor biodiesel (FAME) tot een gehalte van 100%
- Geschikt voor tankstations met pompen voor vrachtwagens, E10 en biodiesel
Artikel nr. | 99503.10D |
---|---|
GTIN | 4026092027295 |
Korting groep | 60 |
Coalescentieafscheider EasyOil ground, NG 3, Sys. A, 1800 l, Kl. D
De afscheider voor lichte vloeistoffen is geschikt voor ondergrondse installatie en is uitgerust met een uitneembaar coalescentiefilter. Het verzamelreservoir van duurzaam bestendig kunststof (PE) beschikt over een geïntegreerde slibvang en automatische afsluitvoorziening. Twee regenwaterdichte afdekkingen maken eenvoudige toegang voor reinigings- en onderhoudswerkzaamheden mogelijk. Voor belastingsklasse D moet op de inbouwlocatie een lastverdeelplaat worden ingebouwd. De wapeningsplannen zijn bij de KESSEL verkrijgbaar. Bouwzijdige aansluiting van aan- en afvoer met PE-HD buizen volgens DIN 19537, PVC-KG buizen volgens DIN 19534, PP of AS aan bouwzijdige RVS aansluitingen mogelijk. Bij de keuze van de passende dichtingen en leidingmaterialen, de geldende normen in acht nemen. 20 jaar garantie op het materiaal PE. Uitvoering Nominale grootte (NG): 3 Soort lediging: handmatig met zuigslang Coalescentiefilter: ja Draagvermogen (DIN 19901): E4 Algemene karakteristieken Materiaal: PE Inbouwsituatie: aardinbouw Afleveringstoestand: Klaar voor installatie (koppelstukken bouwzijdig aan te sluiten) Toelating: Z-83.8-54 Afscheiderklasse: systeem A (vroeger klasse I) Toepassingsspectrum voor lichte vloeistoffen: van 0,85 tot 0,95 g/cm3 Afmetingen Netto gewicht: 576 kg Bruto gewicht: 591 kg Grondwaterdichtheid vanaf bodem: 1320 mm Oversteek: 90 mm TEÜ: 700 - 1.500 T-TEÜ: 155 Lengte max.: 2642 mm Inbouwdiepte: 840 - 1240 mm Soort hoogteverstelling: telescopisch opzetstuk, 5 graden kantelbaar Inbrengmaat lengte: 2390 mm Breedte inbrengmaat: 1200 mm Lengte verpakking: 2080 mm Breedte verpakking: 1200 mm Hoogte verpakking: 2300 mm Reservoir/basiselement Afstand onderkant afvoerbuis tot reservoirbodem: 1070 mm Afstand onderkant toevoerbuis tot reservoirbodem: 1100 mm Nominale afvoerdiameter (DN): 160 mm Nominale afvoerdiameter (DN): 150 mm Nominale toevoerdiameter (DA): 160 mm Nominale toevoer (DN): 150 mm Dagmaat toegang (LW): 600 mm Afdekkingskarakteristieken Soort afdekking: Afdekplaat Afdekkingsmateriaal: Gietijzer Afdekking kleur: zwart Breedte Afdekking: 680 mm Hoogte Afdekking: 50 mm Lengte Afdekking: 680 mm Vergrendeling: onvergrendeld Belastingsklasse: D 400 (EN 124) Dichtheid: geur- en spatwaterdicht Afvalwaterinhoud Totaal volume: 1800 l Inhoud slibvang: 1000 l Volume opslag lichte vloeistoffen: 215 l Besturing Besturingskast: nee
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
![]() | GSM Modem TeleControl voor Comfort-besturingskasten 230V/400V | 28792 | Bekijk |
![]() | Monsternameschacht LW 1000, DN 150, klasse D | 9151015D | Bekijk |
![]() | Verlengstuk | 915402 | Bekijk |
![]() | Monsternameschacht | 915762/120D-1000 | Bekijk |
Monsternameschacht | 915762/120D-SWA | Bekijk | |
![]() | Monsternameschacht LW 400, DN 100/150, klasse D | 915880D | Bekijk |
![]() | Monsternameschacht DN 150, klasse D | 915882D | Bekijk |
Inbouwkast voor montage op de wand | 917413 | Bekijk | |
Inbouwkast voor montage in de wand | 917414 | Bekijk | |
![]() | verlengstuk d: 600 mm, Verhoging 500 mm | 917460 | Bekijk |
![]() | Olieafzuigvoorziening DN 150 | 917803 | Bekijk |
![]() | Slibafzuigvoorziening DN 150 | 917804 | Bekijk |
![]() | Sonic Control OA | 917826 | Bekijk |
![]() | Sonic Control O | 917828 | Bekijk |
![]() | Meetinstrument SonicControl, Type A | 917830 | Bekijk |
Kabelverlengset 10m, voor SonicControl LFA | 917861 | Bekijk | |
Kabelverlengset 20m, voor SonicControl LFA | 917862 | Bekijk | |
Kabelverlengset 30m, voor SonicControl LFA | 917863 | Bekijk |
Titel | Artikel nr. | ||
---|---|---|---|
![]() | Klemring voor opzetstukken, d: 600 mm | 680276 | Bekijk |
![]() | Uitnamesleutel voor afdekplaten | 680278 | Bekijk |
![]() | Vlotterschakelaar met dichtheid van 0,97 g/m³ | 680299 | Bekijk |
![]() | Vlotterschakelaar met dichtheid van 0,92 g/m³ | 680300 | Bekijk |
![]() | Vlotterschakelaar met dichtheid van 0,87 g/m³ | 680301 | Bekijk |
![]() | Afdekplaat Klasse D, gietijzer, niet-vergrendeld | 680322 | Bekijk |
![]() | Afdichting d: 630 mm, vanaf 01/2015 | 860104 | Bekijk |
![]() | LÖVM Opzetstuk | 860141 | Bekijk |
![]() | Goliath, dekseluitnamebeugel | 917112 | Bekijk |
![]() | Coalescentiefilter Tank | 917805 | Bekijk |
Handleidingen | |
---|---|
Goedkeuring | |
Verklaring van prestatie |
- Materiaal (material):
PE
- (uebereinstimmungsnachweis):
Z-83.8-54
- Inbouwsituatie (einbausituation):
aardinbouw
- Nominale grootte (NG) (nenngroesse): 3
- Belastingsklasse (belastungsklasse): D 400 (EN 124)
- Inbouwdiepte (einbautiefe): 840 mm
