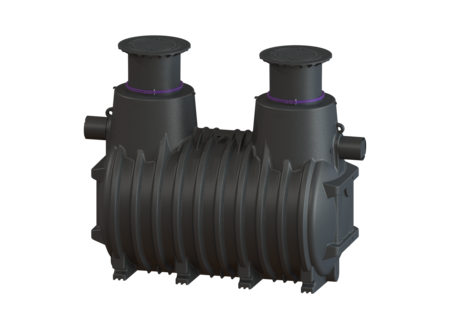

Olie-/benzineafscheider EasyOil
ground, NG 20, Sys. B, 5800 l, Kl. B
![](https://assets.kessel.de/pb/640/pb_wgabsch_9962080b_3715.png)
KESSEL Olie-/benzineafscheider EasyOil, nominale grootte 20, belastingsklasse B 125, breedte afdekking 648 mm, lengte afdekking 648 mm, aardinbouw, inhoud slibvang 4000 l, volume 12386,88 dm³, totaal volume 5800 l
- Duurzame dichtheid tot aan maaiveld
- Bestand tegen en geschikt voor biodiesel (FAME) tot een gehalte van 100%
- Geschikt voor tankstations met pompen voor vrachtwagens, E10 en biodiesel
Artikel nr. | 99620.80B |
---|---|
GTIN | 4026092058930 |
Korting groep | 60 |
Olie-/benzineafscheider EasyOil ground, NG 20, Sys. B, 5800 l, Kl. B
De afscheider voor lichte vloeistoffen is geschikt voor ondergrondse installatie. Het verzamelreservoir van duurzaam bestendig kunststof (PE) is uitgerust met een geïntegreerde slibvang en een automatische afsluitvoorziening. Een of meer regenwaterdichte afdekkingen maken eenvoudige toegang voor reinigings- en onderhoudswerkzaamheden mogelijk. Voor belastingsklasse D moet op de inbouwlocatie een lastverdeelplaat worden ingebouwd. De wapeningsplannen zijn bij de KESSEL verkrijgbaar. Bouwzijdige aansluiting van aan- en afvoer met PE-HD buizen volgens DIN 19537, PVC-KG buizen volgens DIN 19534, PP of AS aan bouwzijdige RVS aansluitingen mogelijk. Bij de keuze van de passende dichtingen en leidingmaterialen, de geldende normen in acht nemen. 20 jaar garantie op het materiaal PE. Uitvoering Nominale grootte (NG): 20 Soort lediging: handmatig met zuigslang Coalescentiefilter: nee Draagvermogen (DIN 19901): E2 Algemene karakteristieken Materiaal: PE Inbouwsituatie: aardinbouw Afleveringstoestand: Klaar voor installatie (koppelstukken bouwzijdig aan te sluiten) Toelating: Z-83.8-55 Afscheiderklasse: systeem B (vroeger klasse II) Toepassingsspectrum voor lichte vloeistoffen: van 0,85 tot 0,95 g/cm3 Afmetingen Netto gewicht: 595 kg Bruto gewicht: 595 kg Grondwaterdichtheid vanaf bodem: 1810 mm Oversteek: 130 mm TEÜ: 700 - 1.800 T-TEÜ: 180 Lengte max.: 3460 mm Inbouwdiepte: 870 - 1250 mm Soort hoogteverstelling: telescopisch opzetstuk, 5 graden kantelbaar Inbrengmaat lengte: 3110 mm Breedte inbrengmaat: 1760 mm Lengte verpakking: 3060 mm Breedte verpakking: 1760 mm Hoogte verpakking: 2300 mm Reservoir/basiselement Afstand onderkant afvoerbuis tot reservoirbodem: 1600 mm Afstand onderkant toevoerbuis tot reservoirbodem: 1630 mm Nominale afvoerdiameter (DN): 200 mm Nominale afvoerdiameter (DN): 200 mm Nominale toevoerdiameter (DA): 200 mm Nominale toevoer (DN): 200 mm Dagmaat toegang (LW): 600 mm Afdekkingskarakteristieken Soort afdekking: Afdekplaat Afdekkingsmateriaal: Gietijzer Afdekking kleur: zwart Breedte Afdekking: 648 mm Hoogte Afdekking: 95 mm Lengte Afdekking: 648 mm Vergrendeling: onvergrendeld Belastingsklasse: B 125 (EN 124) Dichtheid: geur- en spatwaterdicht Afvalwaterinhoud Totaal volume: 5800 l Inhoud slibvang: 4000 l Volume opslag lichte vloeistoffen: 470 l Besturing Besturingskast: nee
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
![]() | GSM Modem TeleControl voor Comfort-besturingskasten 230V/400V | 28792 | Bekijk |
![]() | Monsternameschacht LW 1000, DN 200, klasse B | 9151020B | Bekijk |
![]() | Verlengstuk | 915402 | Bekijk |
![]() | Monsternameschacht | 915763/120B-1000 | Bekijk |
Monsternameschacht | 915763/120B-SWA | Bekijk | |
![]() | Monsternameschacht LW 400, DN 200, klasse A | 915880A-200 | Bekijk |
![]() | Monsternameschacht LW 400, DN 200, klasse B | 915880B-200 | Bekijk |
![]() | Monsternameschacht DN 200, klasse A | 915883A | Bekijk |
![]() | Monsternameschacht DN 200, klasse B | 915883B | Bekijk |
Inbouwkast voor montage op de wand | 917413 | Bekijk | |
Inbouwkast voor montage in de wand | 917414 | Bekijk | |
![]() | verlengstuk d: 600 mm, Verhoging 500 mm | 917460 | Bekijk |
Olieafzuigvoorziening DN 200 | 917808 | Bekijk | |
![]() | Slibafzuigvoorziening DN 200 | 917809 | Bekijk |
![]() | Sonic Control OA | 917826 | Bekijk |
![]() | Sonic Control O | 917828 | Bekijk |
![]() | Meetinstrument SonicControl, Type A | 917830 | Bekijk |
Kabelverlengset 10m, voor SonicControl LFA | 917861 | Bekijk | |
Kabelverlengset 20m, voor SonicControl LFA | 917862 | Bekijk | |
Kabelverlengset 30m, voor SonicControl LFA | 917863 | Bekijk |
Titel | Artikel nr. | ||
---|---|---|---|
![]() | Klemring voor opzetstukken, d: 600 mm | 680276 | Bekijk |
![]() | Uitnamesleutel voor afdekplaten | 680278 | Bekijk |
![]() | Vlotterschakelaar met dichtheid van 0,97 g/m³ | 680299 | Bekijk |
![]() | Vlotterschakelaar met dichtheid van 0,92 g/m³ | 680300 | Bekijk |
![]() | Vlotterschakelaar met dichtheid van 0,87 g/m³ | 680301 | Bekijk |
![]() | Afdekplaat Klasse B, gietijzer, niet-vergrendeld | 680321 | Bekijk |
![]() | Opzetstuk d: 630 mm, spatwaterdicht | 680324 | Bekijk |
![]() | Afdichting d: 630 mm, vanaf 01/2015 | 860104 | Bekijk |
![]() | Goliath, dekseluitnamebeugel | 917112 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens | |
Goedkeuring | |
Verklaring van prestatie |
- Materiaal (material):
PE
- (uebereinstimmungsnachweis):
Z-83.8-55
- Inbouwsituatie (einbausituation):
aardinbouw
- Nominale grootte (NG) (nenngroesse): 20
- Belastingsklasse (belastungsklasse): B 125 (EN 124)
- Inbouwdiepte (einbautiefe): 870 mm
- Totaal volume (gesamtvolumen): 5.800 l
